今天我們來識(shí)別輪胎在使用中可能出現(xiàn)的各種問題及原因。

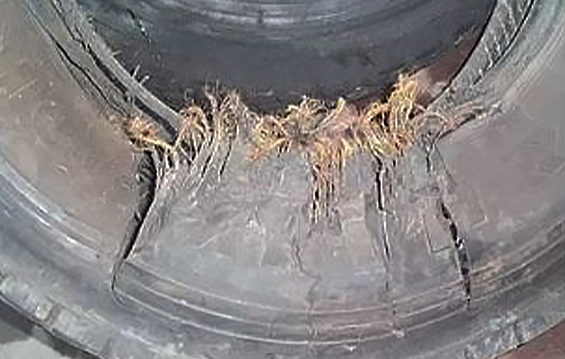

冠部沖擊爆破
輪胎冠部受到外物撞擊，呈“I、X、Y”型裂開，冠部帶束層斷裂露出。
原因：輪胎在高氣壓、高負(fù)荷或高速度狀態(tài)下行駛，遇到障礙物撞擊或強(qiáng)行越過溝坎引起。

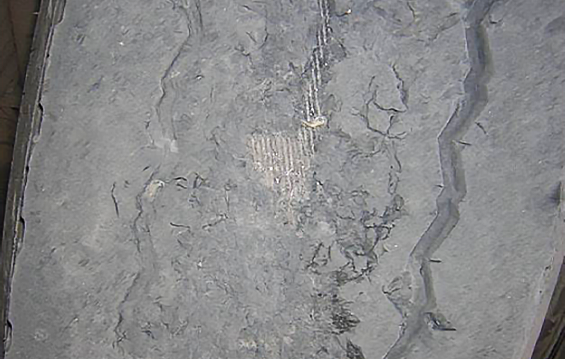

胎冠膠異常脫落
胎面膠變性,失去原有的物理性能,損壞部分橡膠硬度變小,受到外力后發(fā)生脫落。
原因：輪胎表面受到機(jī)油等有機(jī)溶劑的侵蝕，橡膠發(fā)生老化，行駛時(shí)局部脫落。
抽絲爆
趾口和輪緣附近的橡膠硬且粗糙，容易碎，剎車鼓的熱量有可能把粘結(jié)趾口鋼絲的橡膠熱化，嚴(yán)重時(shí)趾口部破裂或趾口鋼絲露出。
原因：因過度的長距離剎車，產(chǎn)生的熱量傳到趾口部；剎車裝置的缺陷（剎車彈簧復(fù)原不良）；剎車鼓散熱不良；使用變形的輪輞或非標(biāo)輪輞。

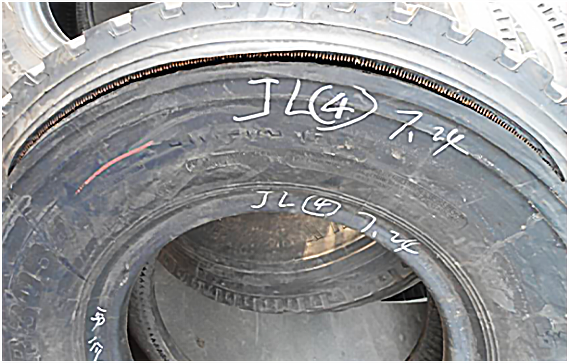

拉鏈?zhǔn)奖?/strong>
胎側(cè)鋼絲簾線斷裂、爆破，爆破口形如“拉鏈”狀。
原因：行駛時(shí)嚴(yán)重超載、氣壓偏低或急速轉(zhuǎn)向，胎側(cè)靠近胎肩處的胎體鋼絲過度曲撓，受外力沖擊爆破。

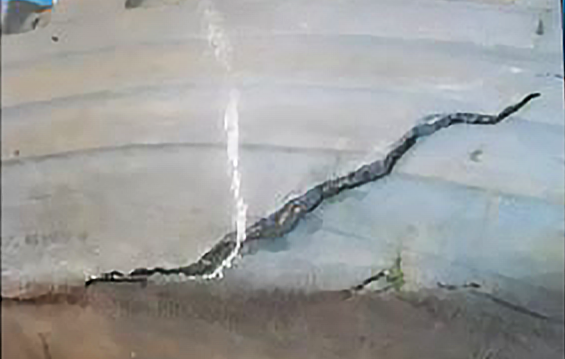

胎側(cè)損傷
輪胎胎側(cè)不規(guī)則裂開，有刺傷、劃傷或有明顯異物擠壓痕跡。
原因：行駛時(shí)接觸到尖銳物體或鈍器，或遭受其它物體刮擦；遇到坑洞后胎側(cè)受到擠壓，或者撞到路沿造成。
以上的問題都是使用不當(dāng)造成的輪胎問題，卡友們在使用過程應(yīng)避免氣壓過高或過低、超負(fù)荷、急轉(zhuǎn)彎等不規(guī)范的操作，當(dāng)發(fā)現(xiàn)輪胎出現(xiàn)問題時(shí)應(yīng)及時(shí)檢修或更換。
掃碼關(guān)注
